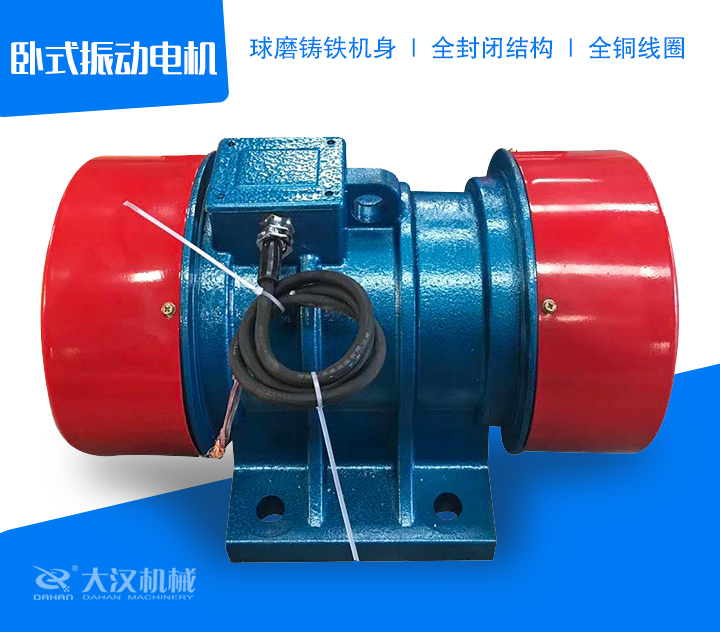

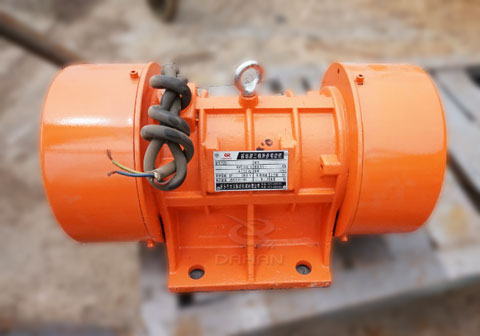

YZU系列振動源三相異步電動機（簡稱臥式振動電機/臥式電機）YZU振動電機為機座聯體電機，穩固性能優于普通振動電機，是振動篩分機、振動給料機、振動落砂機、振動放礦機等各種振動機械的通用激振源，以其優良的性能廣泛用于煤炭、冶金、礦山、電力、糧食、化工、鑄造、水泥、港口等行業。臥式振動電機除了可以應用與一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

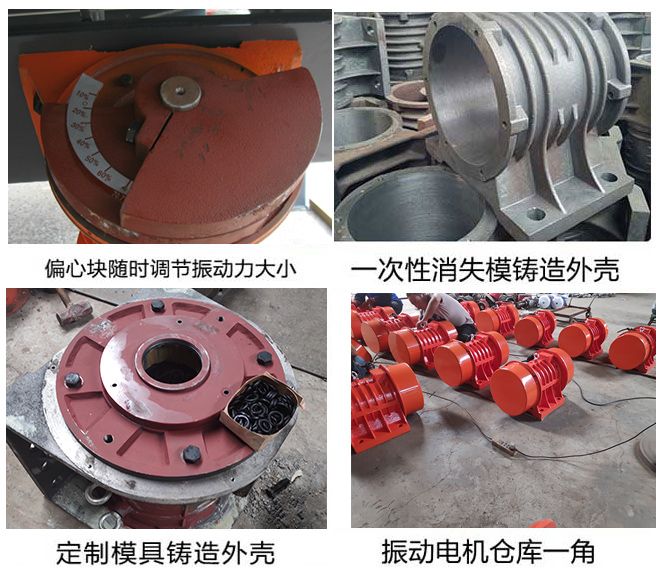

產品細節

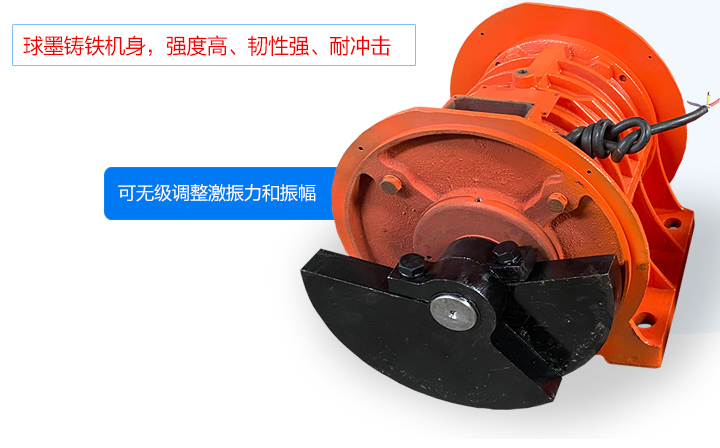

產品特點

1.激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。

2.因為振動電機是強阻型振動而不是共振,所以有穩定的振幅。

3.振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅。

4.受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。

5.多機組合,可實現自同步能完成不同工藝要求。

6.可根據振動電機的安裝方式改變激振力的方向。

7.只須調整偏心塊的夾角,就可無級調整激振力和振幅。

8.維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。

9.規格齊全,能滿足各類振動機械的工作需要。

工作原理

YZU系列振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。

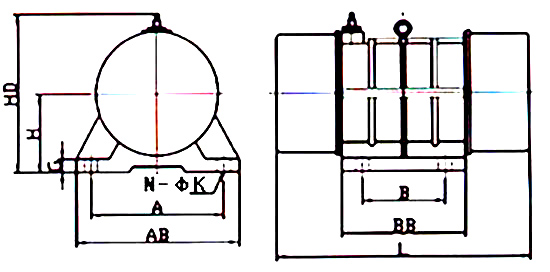

結構參數表

型號	激振力 (KN)	功率(kw)	電流（A)	振頻(r/min)	安裝尺寸										重量（Kg)
					E	F	G	H	I	L	M	N	n	φd
YZU-1.5-2	1.5	0.12	0.36	3000	130	80	19	80	200	240	164	118	4	12	13
YZU-2.5-2	2.5	0.22	0.66		130	80	19	80	200	240	164	118	4	12	14
YZU-3-2	3	0.25	0.75		150	90	21	90	220	250	185	124	4	14	20
YZU-5-2	5	0.37	1.11		150	90	21	90	220	270	185	124	4	14	21
YZU-10-2	10	0.75	2.25		180	110	27	112	238	335	225	155	4	18	31
YZU-15-2	15	1.1	3.3		220	140	32	125	265	370	272	190	4	22	47
YZU-20-2	20	1.5	4.5		260	150	40	140	320	452	344	234	4	26	68
YZU-30-2	30	2.2	6.6		310	170	57	170	365	505	400	270	4	33	107
YZU-50-2	50	3.7	11.1		350	220	52	200	425	600	450	313	4	39	210
YZU-1.0-4	1	0.09	0.27	1500	130	80	19	80	200	245	164	118	4	12	13
YZU-1.5-4	1.5	0.12	0.36		130	80	19	80	200	240	164	118	4	12	16
YZU-3-4	3	0.18	0.54		150	90	21	90	220	260	185	124	4	14	22
YZU-5-4	5	0.25	0.75		180	110	27	112	238	335	225	155	4	18	32
YZU-10-4	10	0.55	1.65		220	140	32	125	265	370	272	190	4	22	49
YZU-15-4	15	0.75	2.25		260	150	42	140	320	452	344	234	4	26	76
YZU-20-4	20	1.1	3.3		260	150	42	140	320	452	344	234	4	26	82
YZU-30-4	30	1.5	4.5		310	170	57	170	365	505	400	270	4	33	117
YZU-50-4	50	2.2	6.6		350	220	33	190	425	600	450	313	4	33	219
YZU-75-4	75	3.7	11.1		380	250	35	220	500	670	480	350	4	39	360
YZU-1.5-6	1.5	0.12	0.36	1000	150	90	21	90	220	270	185	124	4	14	22
YZU-3-6	3	0.25	0.75		180	110	27	112	238	335	225	155	4	18	35
YZU-5-6	5	0.37	1.11		220	140	32	125	265	370	272	190	4	22	50
YZU-10-6	10	0.75	2.25		260	150	42	140	320	452	344	234	4	26	82
YZU-15-6	15	1.1	3.3		310	170	57	170	365	505	400	270	4	33	125
YZU-20-6	20	1.5	4.5		310	170	57	170	365	505	400	270	4	33	130
YZU-30-6	30	2.2	6.6		350	220	33	190	425	600	450	313	4	39	190
YZU-40-6	40	3	9		350	220	35	190	425	600	450	313	4	39	190
YZU-50-6	50	3.7	11.1		380	250	35	210	465	670	480	350	4	45	300
YZU-75-6	75	5.5	16.5		440	250	35	220	500	730	480	350	4	45	400
YZU-100-6	100	7.5	22.5		440	280	40	240	550	750	570	450	4	45	420
YZU-125-6	125	8.5	25.5		440	280	40	240	550	750	570	450	4

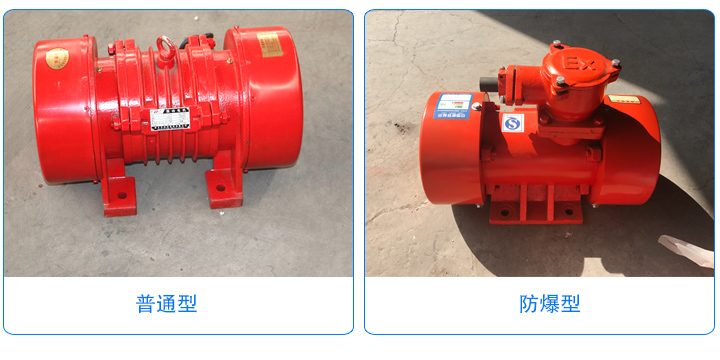

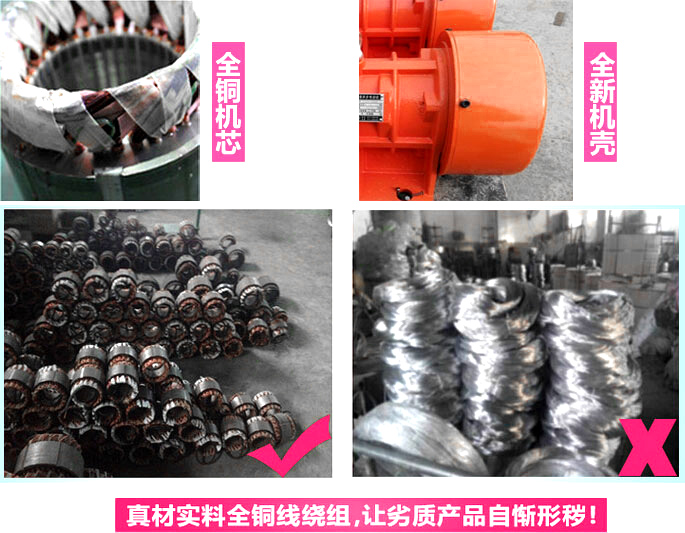

產品對比

YZU系列臥式振動電機選型須知

一、根據振動電機生產要求、振動篩種類確定電機振次及雙振幅

1、2級：振次為(N=2870r/min)，振幅為(S=2-4mm)，可用于高頻振動篩、振動平臺等設備。

2、4級：振次為(N=1460r/min)，振幅為(S=4-8mm)，可用于、輕型直線篩、旋振篩等設備。

3、6級：其振次為(N=980r/min)，振幅為(S=8-12mm)，可用于礦用振動篩等重型篩分或輸送設備。

二、確定需要的激振力

根據振動機械本身的結構，得出參振重量G（kg），并計算出所需的振動力Fm（N），即可得到電機型號。

激振力:Fm=G/g×r×ω2

G：偏心塊質量，g：重力加速度，r：偏心塊質心與回轉軸的距離，ω：電機旋轉角頻率

電機級數	二級電機	四級電機	六級電機	八級電機
振頻r/min	3000	1500	1000	750

電機級數	二級電機	四級電機	六級電機	八級電機
振頻r/min	2-4	4-8	8-12	12-16

YZU系列臥式振動電機偏心塊如何調整

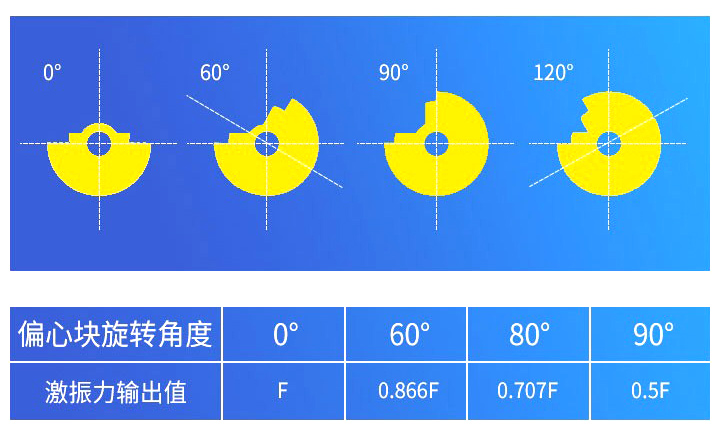

YZU系列臥式振動電機每端有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0度，這時候的激振力為振動電機的額定激振力F，不同夾角的額定激振力F的變化如下圖所示：

需要特別注意的是：調節激振力時，要將振動電機兩端上的可調偏心塊向同一方向調整為相同的角度，否則振動電機會產生巨大的錯向激振力，損傷電機的機械性能，嚴重時會引起電機燒毀。

YZU系列臥式振動電機安裝方法

1、卸下兩端防護罩，旋松兩端可調偏心塊壓緊螺栓；

2、同步調節兩端可調偏心塊和固定偏心塊間的夾角，使所需激振力刻度線對準軸端的基準線；

3、旋緊偏心塊壓緊螺栓，安裝防護罩；

4、查電源，看是否缺相，并空載運行5分鐘;

5、用500伏兆歐表測量絕緣電阻，其值不應低于0.5兆歐；

6、振動電機地腳孔的安裝：電機的四個、六個或八個底腳螺栓應根據孔徑選用相應不低于8.8級的高強度螺栓，螺栓長度根據用戶安裝情況確定，試運轉10~20分鐘后，檢查螺栓擰緊力距，必要時應再次擰緊。

注意事項：安裝臥式振動電機的時候，要嚴格的按照要求來安裝，一般都是水平安裝的，如果不能水平安裝，要聯系廠家咨詢一下安裝的角度范圍，一般來說是不能超過10度的，按照要求安裝才能保證它的使用效果。
